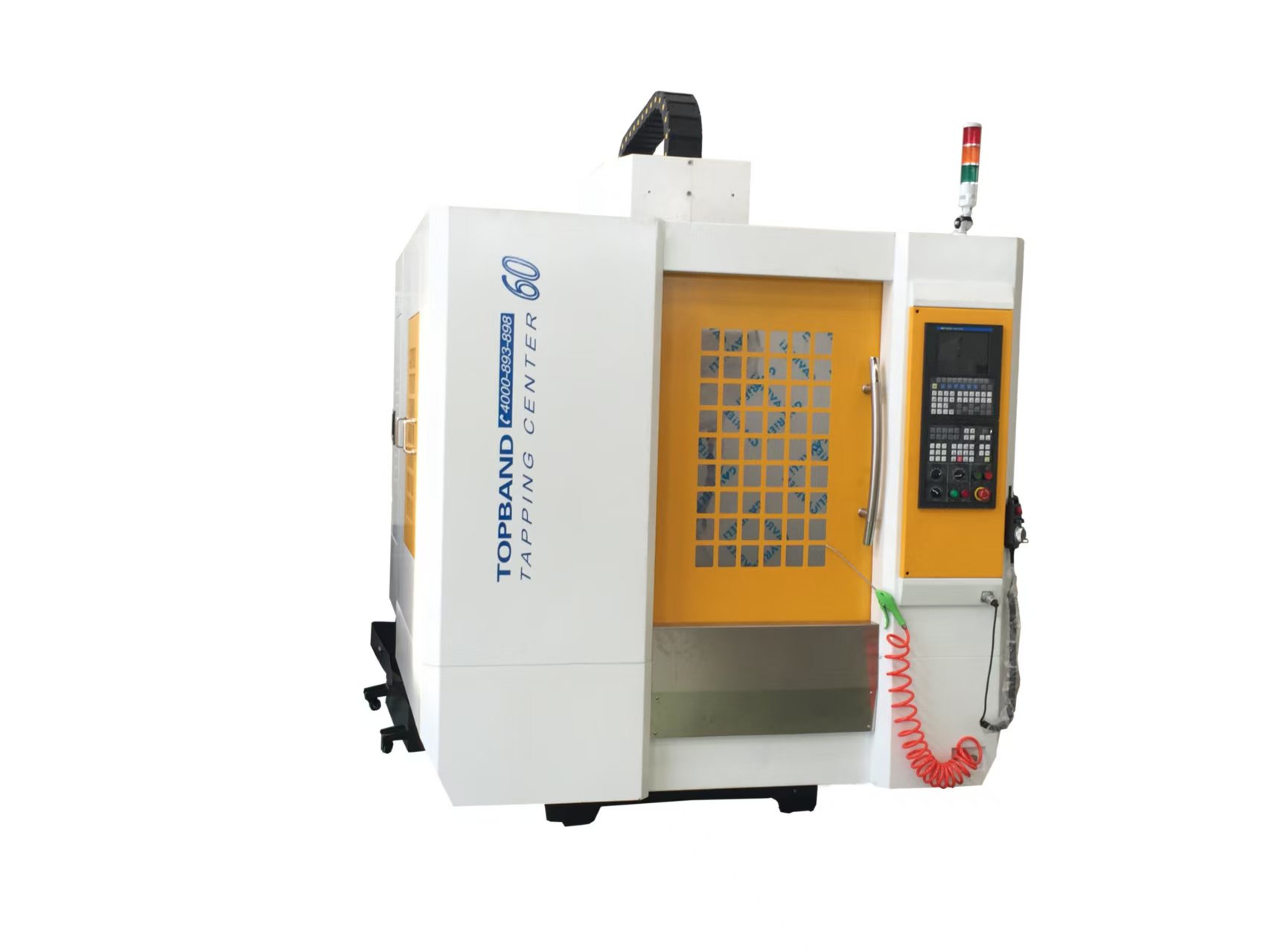

快速解決批量零件的鉆攻加工
優勢:★ 高速
★ 快捷
“快”就是驕傲
"Fast" is the proud
• 輕量化機身設計
Lightweight body design
• 夾臂式更快換刀
Faster clip arm tool changer
• 切削進給率高
Cutting feed rate
• 主軸高轉速配置
High speed spindle configuration
日本三菱控制器 Mitsubishi controller
工具箱及調整工具 Toolbox and adjustment tools
自動潤滑系統 Automatic lubrication system

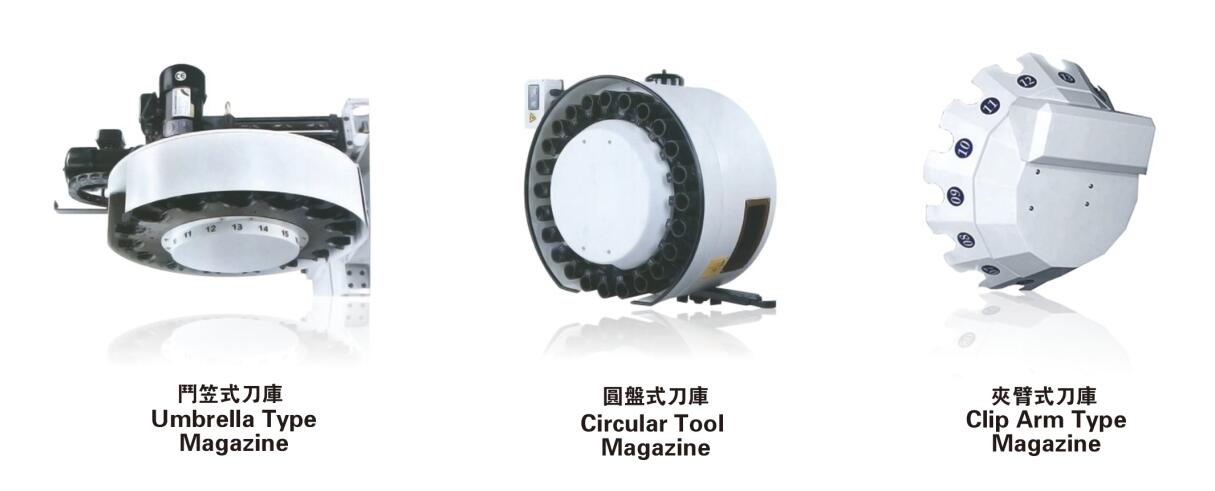

夾臂式刀庫 Clip Arm Type Magazine
手持電子手輪 Handheld electronic handwheel
冷卻系統 Cooling System
主軸油冷機 Spindle oil cooler
日本發那科控制器 Fanuc controller

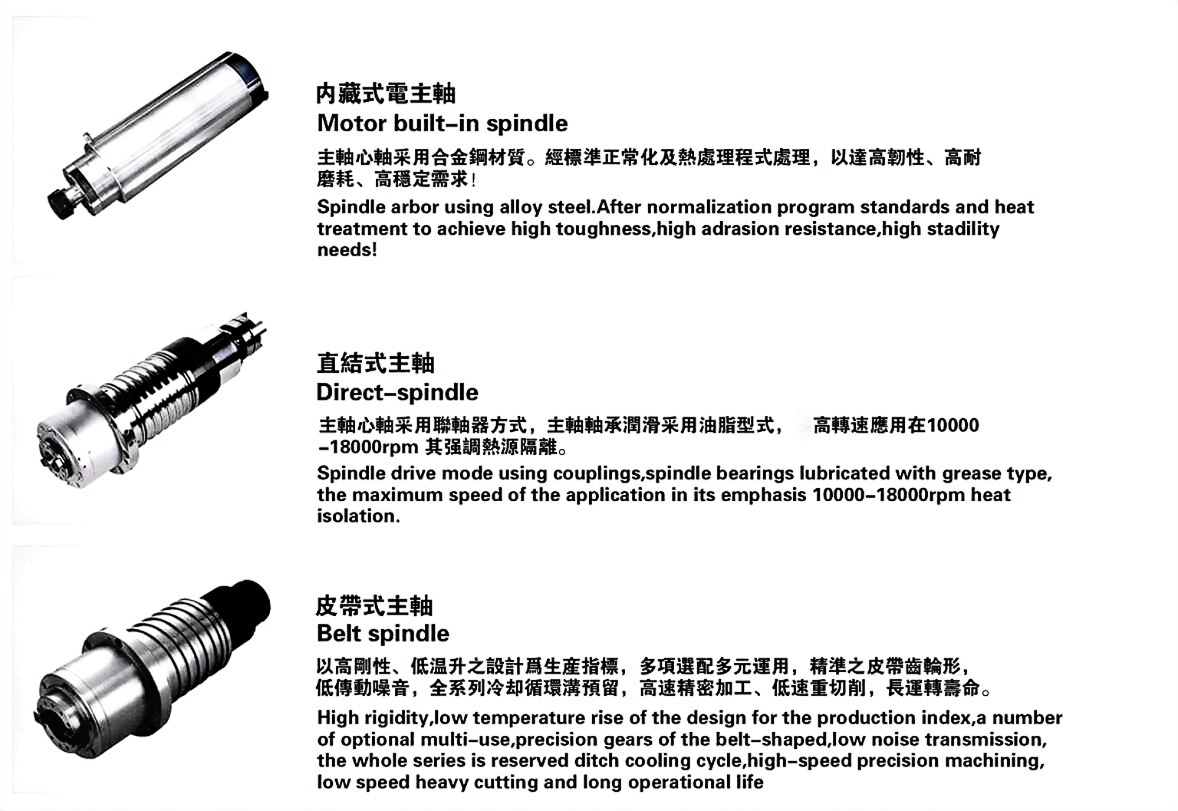

15000/18000轉直結式主軸 15000/18000 directly spindle
排屑式 Chip Conveyor
機用平口鉗 Machine with a flat nose pliers
組合壓板 Combination plate

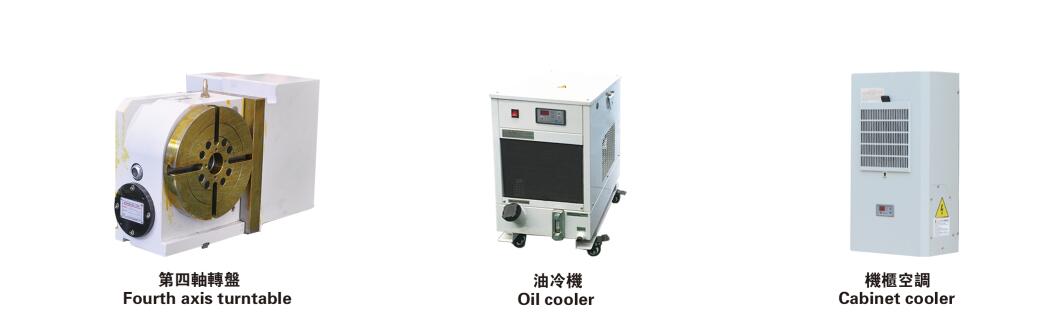

第四軸轉盤 Fourth axis turntable
Model | TC-50 | |
三軸行程(X/Y/Z) 3 axes Travel | mm | 500/400/300 |
主軸鼻端至臺面 Spindle Nose To Work Table | mm | 150-450 |
工作軸面積 Work Table Size | mm2 | 650*400 |
工作臺承重 Table Load(Max.) | kg | 250 |
T型槽(數目-尺寸*間距) T-slot(number-size*distance) | mm | 3-14*125 |
X/Y/Z軸快移速度 X/Y/Z-axis Rapid Feed | m/min | 48/48/48 |
主軸轉速 Spindle Rotation Speed | rpm | 12000 |
主軸錐孔 Spindle Taper | BT30/直結式 | |
主軸電機功率 Spindle Motor | kw | 5.5 |
三軸電機功率(X/Y/Z) 3 axes Motor | kw | 1.5/1.5/3 |
定位精度 ±Positioning Precision | mm | 0.005/300 |
重復定位精度 ±Repeat Positioning Precision | mm | 0.003/300 |
刀庫形式 Automatic Tools Change Type | 16T夾臂式 | |
機械重量 Machine Weight | kg | 2800 |
外形尺寸 Machine Size | mm | 1950*1700*2350 |
優良品質的配置是高品質機床的重要組成部分。每一臺機床精心選配德國、日本、臺灣等地區著名品牌的功能零部件,能保證機床持續穩定的運行。
High quality configuration is an important component of the high quality machine tools. Each machine tools carefully selected Germany, Japan, Taiwan and other regions of famous brand high-quality set of parts, can guarantee the stability of machine tool for efficient operation.

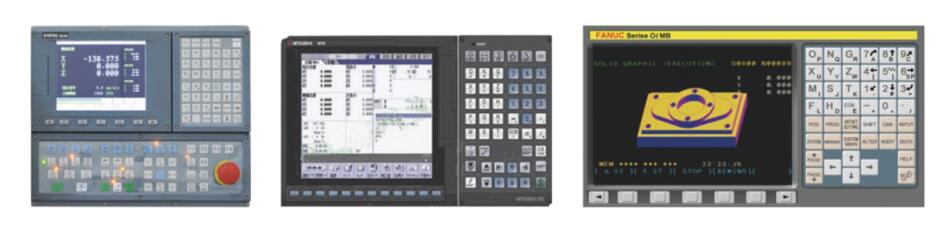

高性能CNC控制系統 CNC CONTROL SYSTEMS
采用三菱、發那科、臺灣新代等控制系統。Such as Mitsubishi, Fanuc, Syntec.
